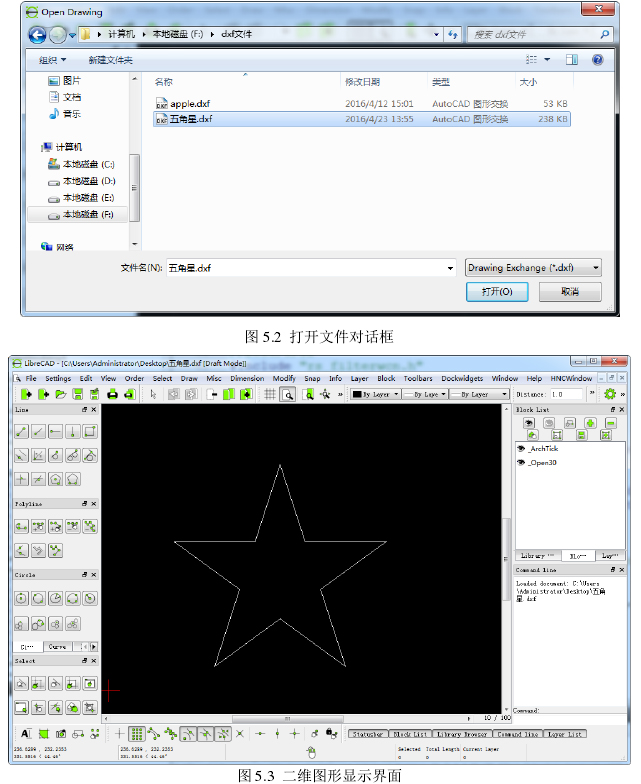

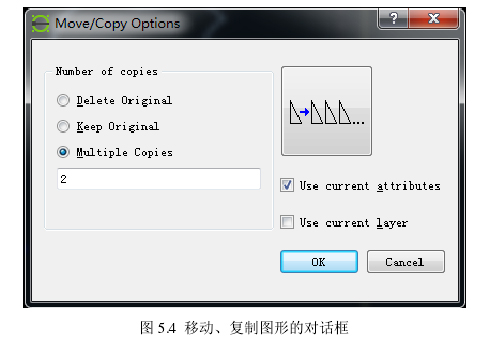

進入該 CAD/CAM 一體化軟件運行的界面后，零件圖形可以自定義繪制，可繪制的圖形實體有點、直線、圓弧、圓、polyline、polygon、文本等；零件圖形也可以從通用的 CAD 軟件生成的二維圖形文件中讀取，如.dxf 文件。如果是讀取其它的 CAD 軟件生成的二維圖形文件，操作的具體流程如下：首先選擇菜單欄中的“File”菜單中的子按鈕“Open…”，彈出如圖 5.2 所示的對話框，然后選擇.dxf 后綴名的文件，最后點擊打開即可。其中.dxf 文件顯示的圖形如圖 5.3 的界面所示。在自定義零件圖形或是從其它 CAD 軟件讀取出的圖形時，有時圖形達不到設計或是加工的要求，這就需要對圖形進行編輯修改的操作。在本課題開發的 CAD/CAM 一體化軟件中，編輯修改的命令主要有移動、復制、旋轉、鏡像、偏置、倒圓角、倒角、填充、陣列等。這些編輯修改命令的具體操作大部分是一樣的，有一些操作會彈出對話框，需要用戶自己輸入或選擇相應的參數進行下一步的操作，如圖 5.4 所示。
